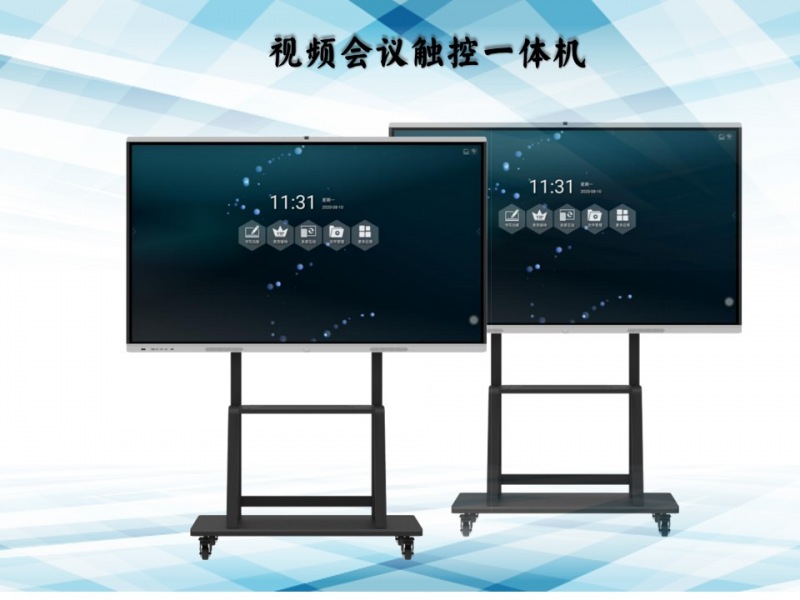

普教 视频会议一体机JYSS-IRTH750产品功能介绍(多种尺寸可选，常规分别为55/65/ 75/ 86/98英寸)
1.双系统
Android+Windows 双系统一键切换，兼容性强，可安装各种软件，满足办公、教学、培训、展示等需求，应用范围更广泛。2.内嵌式摄像头
内嵌800万4K高清摄像头，适用于企业内部沟通、远程会议、远程培训、远程教学等需要远程沟通的领域。3.内嵌式阵列拾音麦
全双工语音普通话清晰技术，拾音距离 7-8 米，阵列6麦强降噪，环境音与人音智能筛选，业界顶尖的回音消除技术。4.会议书写白板
采用±1mm 高精度原笔迹书写和笔锋个性书写两种技术:20 点触控，1 指书写、2 指缩放，3 指拖拽、手背擦除， 复制、插入更是随心所欲，并且可随意加页、预览，书写内容可保存和二维码分享。5.内磁贴附式红外触摸笔
触摸笔内嵌磁性，可直接吸附与前框左右∟￢对应位置处，方书写拿放更加便捷。6.文档批注
PPT、Word、Excel、PDF 等多种文件格式直接读取，在任意界面下批注后， 保存本地或二维码分享带走。7.无线投屏
手机、平板 5G 极速传屏，安卓端需要下载同屏软件，IOS 端直接通过 AIR PLAY 镜像传屏； 笔记本电脑无线同屏，可双向操作，需配备无线同屏器；支持四方同时投屏。8.贵宾接待
零成本为每一个来访的人制作一个欢迎仪式展示，并签名后保存本地或二维码分享带走。9.采用插拔式Intel-80pin插槽.
标准Intel-80pin插槽，支持通用市面上标准80pin的OPS电脑。维护及升级OPS电脑更加便捷.10.五指息屏
可实现五指息屏，五指唤醒，区分 ECO 方式；11.一键启动
三合一按键（节能、环保，提升使用寿命）12.外观设计
1.37CM超窄边设计，四角圆弧形人性化安全考量设计.
产品详细参数介绍显示屏参数 液晶屏尺寸 55 英寸 65 英寸 75 英寸 85 英寸 最大显示尺寸 1210×680mm 1429×804mm 1650×928mm 1872×1053mm 分辨率 3840×2160 3840×2160 3840×2160 3840×2160 响应时间 8 毫秒 画面比例 16:9 刷新频率 60Hz 色彩度 1.07B(10bit) 色域 NTSC(Typ) 72% 对比度(Typ) 5000:1 可视角度 178°(H/V) 背光类型 DLED 屏亮度(Typ) 220cd/m2 250cd/m2 350cd/m2 350cd/m2 寿命 ≥30000 小时 触摸书写系统
识别原理
红外识别
支持系统
Windows10/Windows8/Windows7/Windows XP/Android/Linux/Mac OS X/Chrome触摸点数 20 点触摸
最小识别物
3mm支持细笔数量 五支3mm细笔同时书写
输入方式
手指、触摸笔等不透光物体
响应时间
≤10 毫秒
触摸精度
±1mm ( 90%以上触摸区域)
书写高度
3.5mm
通信方式
全速 USB
书写屏表面硬度
7H
输出坐标
32767 (W) ×32767(D)
摄像头参数Module No 模组型号 HJC75-S3-H-V1.0 Module Size 模组尺寸 L62mm ×W 9mm ×H6.82 mm (±0.2MM) Object distance 成像距离 30CM﹣∞ Operating system request 操作系统 Win XP / 7/10 or Linux2.6.26.Android4.0 以上 Sensor Type 传感器类型 Sensor Type 传感器类型 Array Size 最高有效像素 3264*2448 【H*V】 Pixel Size 像素点尺寸 1.4µm x 1.4µm Sensitivity 灵敏度 0.65V/(Lux · sec@550nm 550nmMaximum Image Transfer Rate 图
像传输帧率1080P 30FPS Lens Construction 镜头结构 4P+IR F/No 光圈 2.0 EFL 有效焦距 3.8mm FOV 视场角 77° TV Distortion 畸变 <1.5 IR Filter 滤光片 650±10nm AGC/AEC/Whiter balance 增益/曝光/ 白平衡 Auto Support the compression formats输出
图像格式MJPEG/YUV 阵列麦参数 麦克风类型 线型等距阵列麦克风 数子麦数量 6 信噪比 67db 灵敏度 -26 ±3db 拾音距离 10米 采样率 16Khz 采样位数 16bit 支持功能 回音消除，波束成形，环境抑噪，声源定位。四大功能 拾音板数量 2 拾音板尺寸 95*6*1.6mm 主控板尺寸 100*17*1mm 系统兼容 Windows7/10 Android6.0及以上 安卓系统配置 系统版本 Android 6.0 CPU ARMCortex-A53四核 主频 1.5Ghz GPU 双核Mali-720MP MP2 RAM 2GB ROM 32GB
Wi-Fi无线网络 IEEE802.11an 2.4GHz 投屏热点 IEEE802.11 a/b/g/n Dual Band 2.4GHz/5 GHz 双频 蓝牙模块 BT:v2.1+EDR/BT V3.0/BT V3.0+HS/BT V4.0 接收距离 12 米

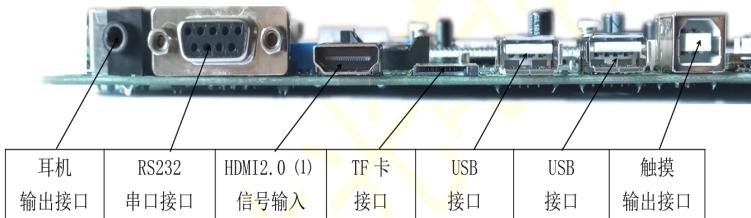

背面侧出端子
背面下出端子

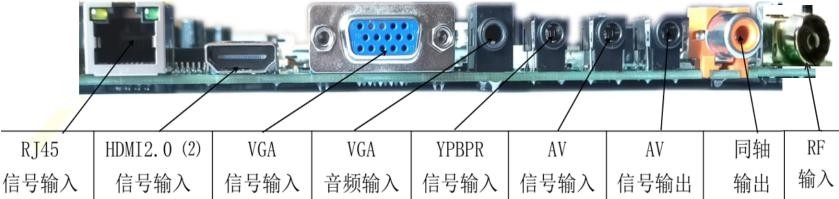

安卓有效输入输出外设端口 TV-RF 输入 1 * 支持IEC头、75欧姆 YPBPR 输入 1 * Earphone terminals（黑色） AV视频输入 1 * 三合一端子（黑色） VGA输入 1 * D-SUB 15Pin 端子（蓝色）；1个2*10p-2.0针座 PC-RGB 音频输入 1 * 耳机端子 （黑色 HDMI 输入 2* HDMI2.0端子 TF卡输入 1 * TF卡槽 USB输入 2 * 横式USB2.0端子 R232控制接口 1 * D-SUB 9Pin 端子（黑色） RJ45输入 1 * 网口端子 耳机声音输出 1 * Earphone terminals(黑色) TOUCH触摸输出接口 1 * 标准B型座 AV视频输出 1 *Earphone terminals（黑色） 同轴输出 1* RCA端子（黄色）

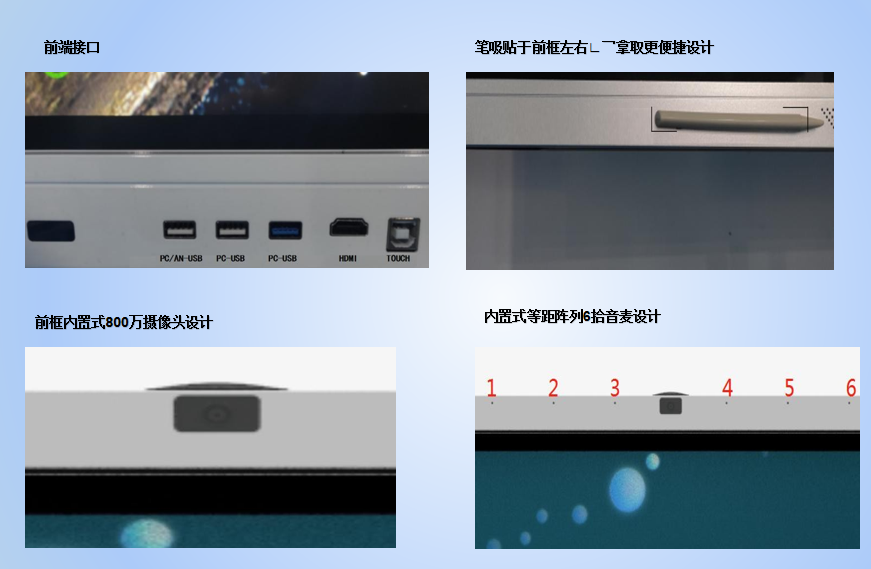

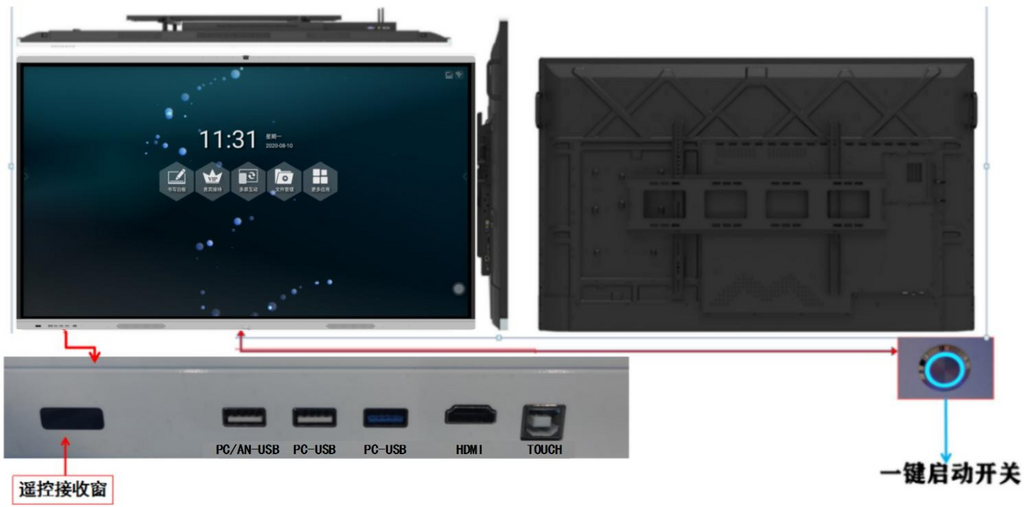

前置接口前置接口 遥控接收窗 1* 【遥控器对应此位置操作】 PC/AN-USB 1* 【OPS电脑和安卓共用 USB接口】 PC-USB 2* 【OPS电脑USB接口】 HDMI 接口 1* 【前置触摸输出接口与前置HDMI配合使用】 TOUCH 接口 1* 【前置触摸输出接口与前置HDMI配合使用】
电源参数 尺寸 55 英寸 65 英寸 75 英寸 85 英寸 电源输入 100-240V~50/60Hz 整机最大功耗（不含 PC） 95W ≤135W ≤195W ≤285W 待机功耗 ≤0.5W 音视频参数 声道 双声道 功率 2×12W（全频） 环境因素 操作温度 0℃~40℃ 操作湿度 10%~90%RH 存储温度 -20℃~60℃ 存储湿度 10%~90%RH 海拔高度 5000 米以下
外观尺寸包装规格尺寸 55 英寸 65 英寸 75 英寸 85 英寸 外壳材料 铝型材金属 前框颜色 上下银左右黑【标配】，可定制全黑、全银 整机尺寸（长宽厚） 1258.2*757.6*84.8mm 1483.2*884*91.8mm 1704.6*1006.9*91.8mm 1950.8*1145.5*91.8mm 包装尺寸（长厚高） 1370*880*180mm 1600*1000*200mm 1800*1130*200mm 2060*1270*200mm VESA孔规格（长宽） 400×400mm 400×500mm 400×600mm 400×800mm 净重 27KG 40KG 56KG 72KG 毛重 32KG 48KG 66KG 83KG

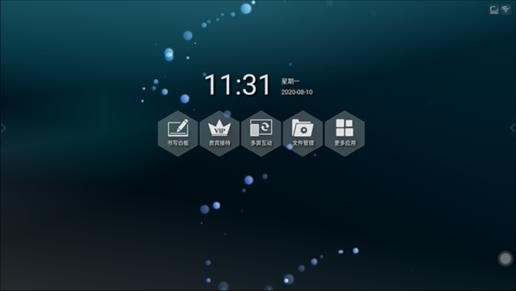

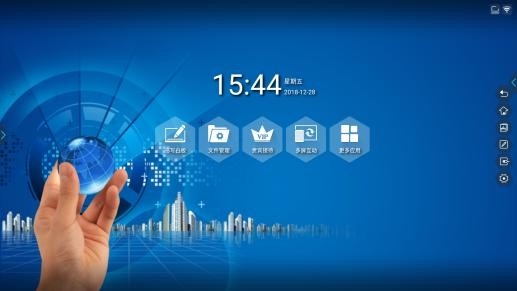

安卓系统内设壁纸界面，也自定义添加，随心切换

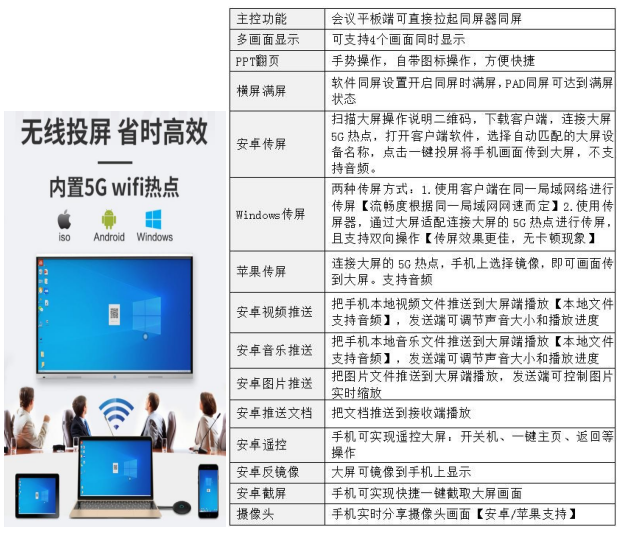

多屏互动：安卓手机、苹果手机、笔记本投屏至一体机大屏显示

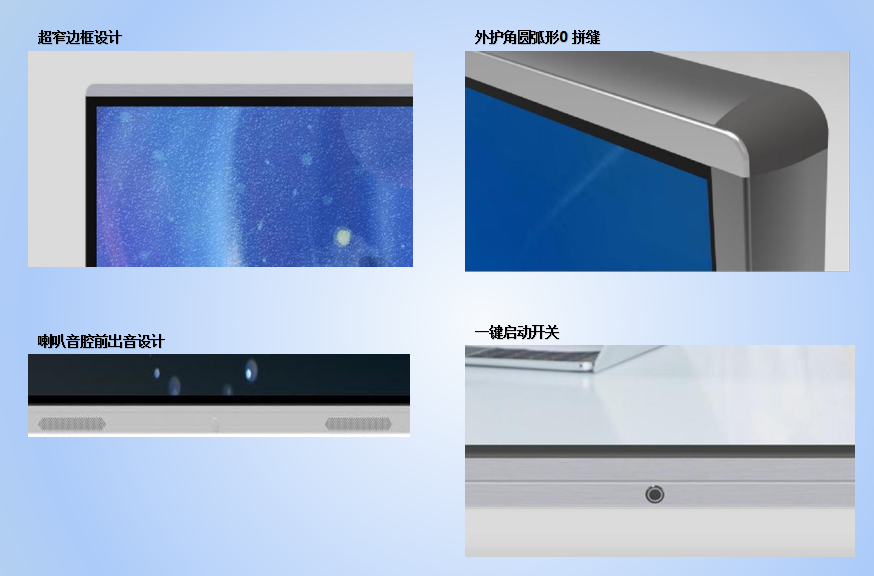

产品外观特点

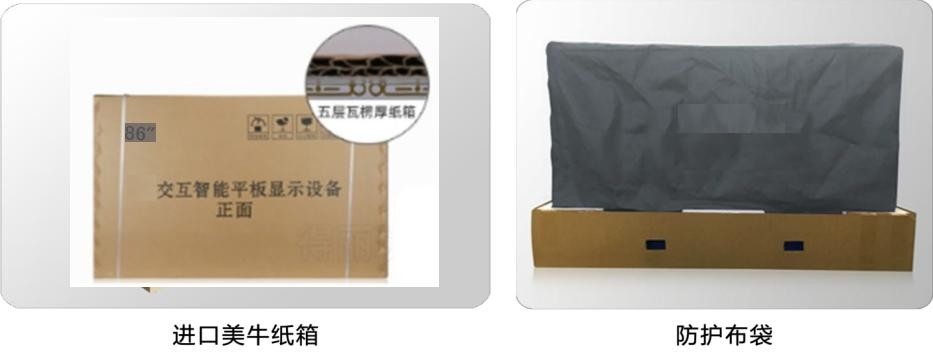

安全包装 无忧防护
5.1 包装附件
内磁贴附式红外触摸笔
X1
遥控器
X1
说明书
X1【内含保修卡】
合格证X1
电源线
X16.1

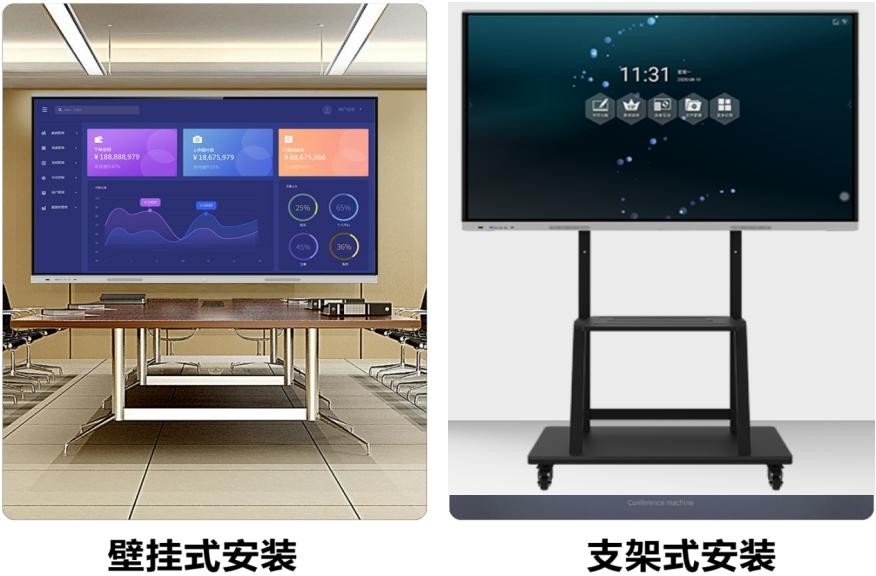

两种安装方式
6.2 机型尺寸推荐
会议平板尺寸推荐
机型尺寸推荐
55（英寸）
65（英寸）
75（英寸）
86（英寸）
面积
10-20 ㎡
20-30 ㎡
30-40 ㎡
≥50 ㎡
人数
5-8 人
20 人
35 人
≥50 人

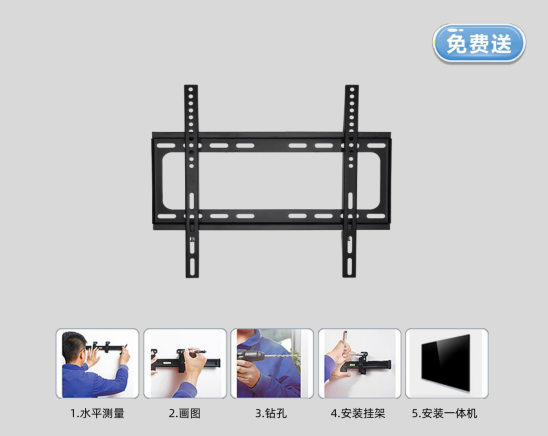

通用一体机壁挂架（适用于 55-86 英寸）
通用一体机壁挂架参数
支架型号 B01 产品颜色 哑黑色 使用材质 精选加厚冷轧钢 最大承重 ≤80Kg 距离墙面 80 mm 说明 一体式冲压，无需拼接 推车型豪华移动支架（适用于 55-86 英寸） 【 选配】

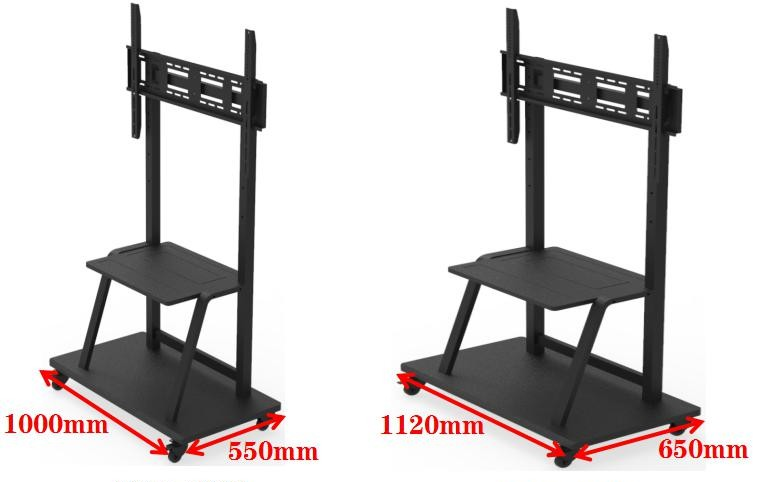

Y01 Y02
支架型号 JYSS-Y01 JYSS-Y02 产品颜色 哑黑色 使用材质 优质冷轧钢，表面酸洗工艺处理，黑色细磨砂静电喷涂 最大承重 95Kg /70lbs 136Kg / 100lbs 升降高度范围(水平离地) 1280 mm 至 1700 mm 中部托盘承重（放置文件） 20Kg / 100lbs 底座占地尺寸 L1000 x W550 mm（4 个尼龙材质万向脚轮，带脚刹功能） L1120 x W650 mm（4 个尼龙材质万向脚轮，带脚刹功能） 外包装尺寸 L1590 x W630x H220 mm 推荐适用整机尺寸 55 英寸~65英寸 75 英寸~86英寸
OPS 电脑 【 选配】搭载 Intel 酷睿处理器，安卓和 Windows 双系统一键切换，操作便捷，满足全方位需求。PC 系统（选配） PC 型号 I3/I5/I7 PC 类型 超薄插拔式 Intel Core 系列模块化电脑 CPU 酷睿
推荐配置配置一 I3，DDR4 4GB，M.2 固态硬盘 128GB(SSD) 配置二 I5，DDR4 4GB，M.2 固态硬盘 128GB(SSD) 配置二 I7，DDR4 4GB，M.2 固态硬盘 128GB(SSD) 显卡 集成 Intel® HD Graphics 无线WiFi模块 IEEE802.11an 2.4GHz 声卡 集成高清晰立体音效声卡 内置系统 Windows 7 / 10 企业版 HDMI 输出 1 USB2.0 2 USB3.0 2 麦克风输入 1 AUDIO OUT 1 VGA OUT 1 RJ45 1
OPS电脑适配尺寸195 x 180 x 42 mm 195 x 180 x 33 mm 195 x 180 x 30 mm 规格1 规格2 规格3 OPS电脑教学软件功能：
一. OPS电脑内置免费版的幼儿教学软件【需配我司OPS电脑】
内置免费版的幼儿教学软件：佳佳儿童乐园3.9 满足幼儿教学小班、中班、大班阶段的学习课件及动漫教学
二. OPS电脑内置教学管平台软件【需配我司OPS电脑，部分需付费使用】
小学、初中、高中教学同步课件；NB 仿真实验，模拟真实实验步骤，图文结合， 帮助学生更好理解实验原理；课外拓展、微课堂、动漫课堂、作业试题、数字校园等
三. OPS电脑内置免费版Whitcboard3.0教学白板【需配我司OPS电脑】

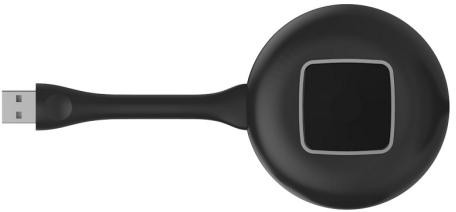

采用±1mm 高精度红外触摸书写技术，白板软件支持20点多人书写，软件内置丰富的书写笔型，笔色、教学图形、幕布、放大镜、擦除、页面增加、复制、粘贴、克隆、背景、展台、录制等功能。无线同屏器 【 选配】智能无线同屏器，实现电脑无线投屏到会议平板，双向操控，实现交互协作，简单方便。
无线同屏器参数
型号 QS36--2 配置安装 免配置，免安装 接口 USB 支持系统类型 Windows 7/8/10,Apple Mac 分辨率 720P~1080P 帧率 音视频30~60帧 整体延迟 90~180ms 显示模式 支持扩展桌面(Windows7/Win10) 触摸反控 支持10点触摸回传（Windows 7/8/10） 支持鼠标模式回传（Windows,Mac） 连接路数 1~8(若需要超过8路，需额外配置工程路由器) 最大同时显示路数 1~9，取决于接收端 无线速率 发射端300Mbps 无线传输协议 IEEE 802.11 a/g/n/ac 频段 5.8G 加密 AES 验证协议 WPA2-PSK 智能笔【 选配：二选一】

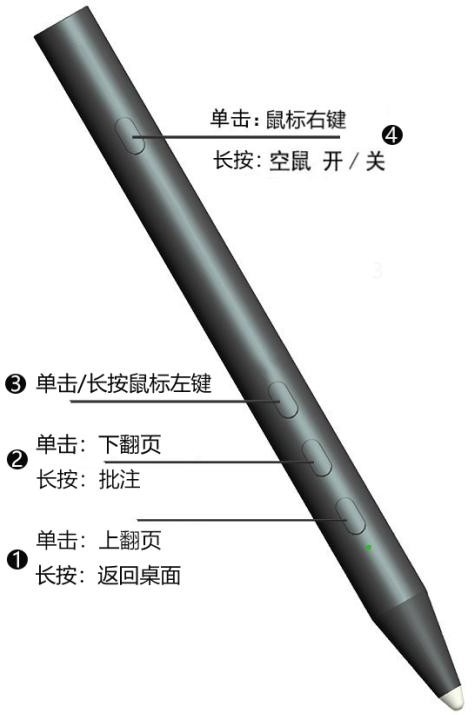

一. JYSS-01智能翻页笔 【 选配一】
即插即用，触控书写，实现 PPT 上下翻页、全屏、批注、空鼠功能，广泛应用于教育、培训、商业、会议等领域。【包装内附使用说明书】

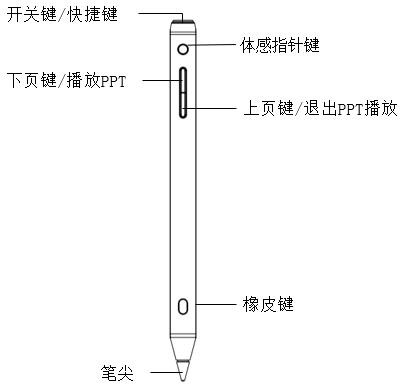

二. P0101 主动式红外智能笔 【 选配二】
1. 产品介绍：
P0101 主动式红外智能笔，可为用户提供人性化的交互使用体验，广泛应用于教育、培训、商业、会议等领域
2. 硬件规格概述：
项目 描述 蓝牙技术 BLE 4.1，空旷环境最大 15 米 压力感应 2048级数原笔迹书写体验
电气特性充电电压5V,
充电电流<125MA
充电接口：USB Type-C兼容接口 支持 USB3.0/2.0/1.1
系统需求/功能Win10 系统， 1709 及以上版本
（1）一键召唤书写白板或 PPT 其它应用程序
（2）2048 压感原笔迹书写体验
（3） PPT 一键全屏，上下翻页，一键退出
（4） office 原生态注批注保存
（5） 随意切换空中 4 大飞鼠功能，（飞鼠、聚光灯、放大镜、激光笔）3. 功能介绍：

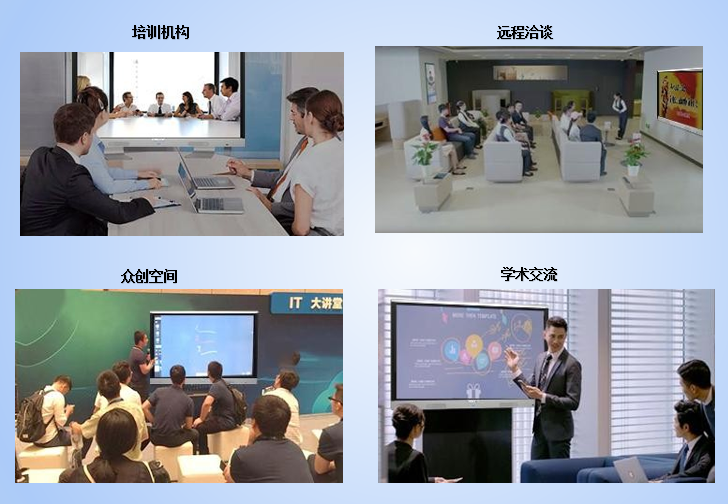

应用场景
一、此产品仅适用于海拔 2000 米以下地区使用；
温馨提示
二、此产品仅适用于非热带气候条件下安全使用；
三、环保使用期限为十年，产品中含有的有害物质在正常使用条件下不会发生外泄或突变， 不会对环境造成严重污染或对人身、财产造成严重损坏；
四、本产品说明中带此标识的功能描述，需依赖于相关选装硬件和软件授权支持；
五、本产品为Ⅰ类结构设备，在使用时应连接到带保护接地连接的电网电源插座上；
接入有线网络天线同轴插座时必须与本机保护接地做好隔离措施，否则可能会引起着火等危险。
六、赠送保修卡，和购机凭证一起作为保修凭证，在保修期内享受免费维修服务（不可抗力和人为因素除外）
